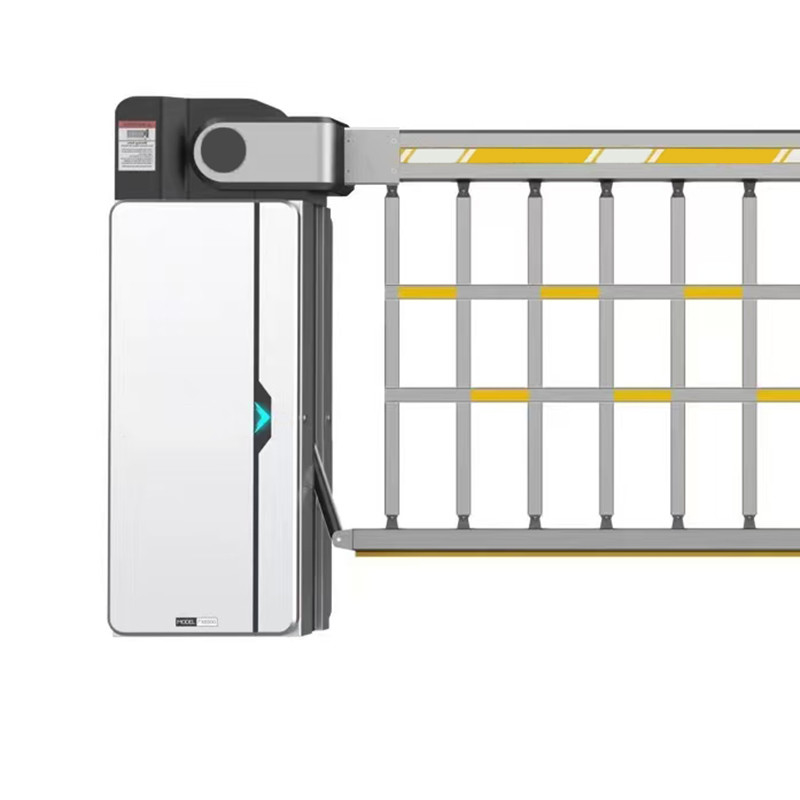

Elektrische luchtgebonden zware belasting flexibele terugtrekbare hekken boom barrière afstandsbediening poort

Beschrijving

Het product bestaat uit vier onderdelen: behuizing, transmissie-mechanisme, besturingsunit en boom.Het wordt gebruikt in toepassingsscenario's voor het beheer van de toegang van voertuigen in woonwijkenDeze barrière hek is een zwaargewicht type met hek boom.

KEY PRODUCT kenmerken

* Motor aandrijving, met verbindingsstaaf transmissie mechanisme, balans veer, stabiele en betrouwbare werking, motor levensduur tot meer dan 2,5 miljoen keer, veer levensduur van 400.000 keer.

* De gehele serie is standaard geleverd met een terugslagfunctie bij het tegenkomen van obstakels, die automatisch zal terugslaan wanneer de boom tijdens het afdalingsproces wordt belemmerd.

* Ondersteuning van externe radar, spoel, infrarood anti-crash functie, ingebouwde DC 12V stroomtoevoer, kan worden gebruikt voor externe radar stroomtoevoer.

* Ondersteun RS485-communicatie of RS485-parallelle verbinding

Parameters van de werkomgeving:

Afmetingen van de behuizing: 530*487*1400 mm

Motortype: BLDC-motor

Vermogen van de motor: 180 W

Totaal lengte: 6 m (inclusief behuizing)

Boom nuttige lengte: ≤ 5,47 m

Open/sluittijd: 4 s~9 s

Werkspanning: DC24V

Werktemperatuur: -35 °C tot +80 °C

Inputspanning van de schakelvoeding: AC200~240V

Invoerspanning van de regelaar: DC24V ± 10% 7,5A

Relatieve luchtvochtigheid: 30% tot 80% (geen condensatie)

Afstand van de afstandsbediening: ≥ 30 meter

Isolatieniveau: F

Beschermingsniveau: IP54

FUNCTIE EN kenmerken

1. Armgreepstructuur

De verbindingsstaaftransmissie heeft een betere bedrijfssterkte, stabiliteit en betrouwbaarheid

2. Vortexstaaf van de turbine en versnellingsconstructie

Het voertuig moet worden voorzien van een automatische vergrendelingsfunctie om te voorkomen dat de val van het voertuig wordt aangetast.

3Planetaire versnellingsbakken

Standaardontwerp, met een groter en stabieler motorvermogen

4. Mechanische grens driehoek plaat

Verstelbare snelheid voor een soepeler stijgen en dalen

5. Motor aandrijving, met verbindingsstaaf transmissie mechanisme, balans veer, stabiele en betrouwbare werking, motor leven tot meer dan 2,5 miljoen keer, veer leven van 400.000 keer.

6De gehele serie is standaard geleverd met een terugslagfunctie bij het tegenkomen van obstakels, die automatisch zal terugslaan wanneer de boom wordt belemmerd tijdens het afdalingsproces.

7. Ondersteun externe radar, spoel, infrarood anti-smash functie, ingebouwde DC 12V stroomtoevoer output, kan worden gebruikt voor externe radar stroomtoevoer.

8Ondersteun RS485-communicatie of RS485-parallelle verbinding

PARAMETERS VAN HET PRODUCT

Verwijzing naar de zaak

Instructies voor de montage van de paal

1. Voordat het de fabriek verlaat, is het bewegingswerk aangepast aan de gesloten positie. Merk op dat de gebogen arm op "M" stevig aan de driehoekige plaat is bevestigd.
2Verwijder het deksel en open de deuren.

3Installeer 6 ronde platte sleutels 8 * 8 * 28 op de 6 sleutels aan beide uiteinden van de hoofdas van het mechanisme.

4. Installeer G501 handgrepen aan beide uiteinden van de spindel.

5. Installeer elastische spoelen D10 en zeshoekige stopcontact hoofd schroeven M10 * 45 in de gaten van beide uiteinden van de paal.

6. Plaats de luchtbremspol G501 in het midden van de twee polen en lijn de vier schroefgaten.

7. Installeer 4 externe zeshoekige bouten M10* 75 aan de 4 gelijngde gaten, en plaats de elastische wasmachine D10 aan het andere uiteinde en trek met de dopnoot M10 aan.

8. Draai het handwiel van de beweging in de richting "E" zodat de remhefboom in een horizontale positie draait.

9.Installeer de G501 draaischacht, de G501 draaischoude en de G501 draaiskop en verbind de remstaafverbinding met de aansluitbank op het chassis.En strenger de strenger schroef mouw van de aanpassing connector.

10Verbind de stroom en debug de controller.
